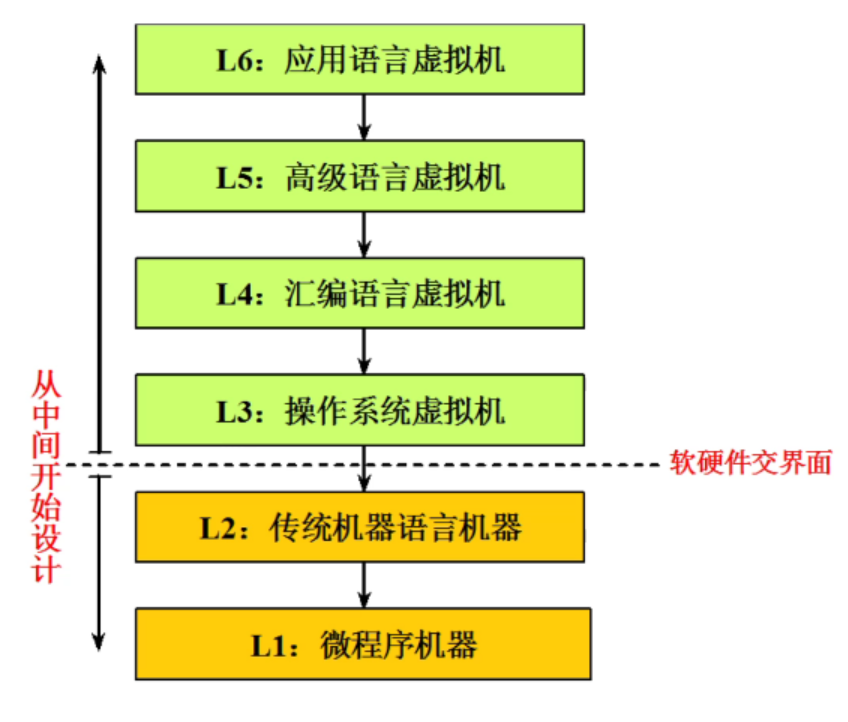

计算机系统多级层次结构
计算机系统体系结构的定义
经典定义
计算机体系结构是指传统机器程序员所看到的计算机属性，即概念结构与功能特效。
广义定义
系统结构定义为：指令系统结构，组成，硬件。
计算机组成和实现
计算机系统结构：计算机系统的软硬件的界面。（传统机器所具有的结构）
计算机组成：逻辑结构的实现（控制方式，功能等）
计算机实现：物理实现（引脚，电压，散热等）
翻译和解释的区别：
翻译：全部一起翻译后一起执行，占用空间大
解释：逐条解释执行，占用空间小，消耗时间大
计算机系统结构分类
Flynn分类
按照指令流和数据流分类
Single Multiple | Instruction Data
- SISD
- SIMD
- MISD 并不存在
- MIMD

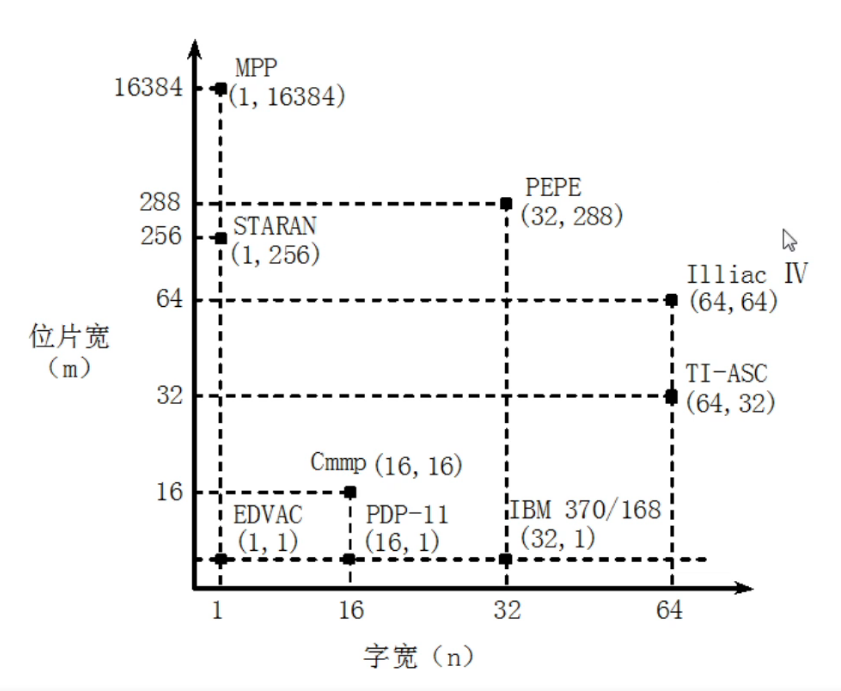

冯式分类
按照系统最大并行度分类
最大并行度：能处理的最大二进制位数
- WSBS字串位串
- WSBP字串位并
- WPBS字并位串
- WPBP字并位并
Handler分类法
根据并行度和流水线分类
- 控制部件个数k
- ALU部件d
- ALU包含的基本逻辑线路ELC套数w
公式t=（k，d，w）
如果考虑流水线：
t=（k*k` ，d*d`，w*w`）加上流水线并行
例如：Cray有一个CPU，12个相当于ALU或者PE的处理部件，最多可以实现8级流水，字长为64位，可实现1~14位流水线处理。则表示为t（Cray）=（1,12*8,64*（1~14））
计算机系统设计
定量原理
4个定量原理：
- 经常性事件为重点
- Amdahl定理：系统性能加速比=系统性能改进后/系统性能改进前 =总执行时间改进前/总执行时间改进后 。
这意味着提升百分比是非直线的，改进越多总收益提升增长越慢，一般加速比不会超过1/（1-可改进比例） - CPU性能公式：执行所需时钟周期*时钟周期
CPI（执行每条指令平均时钟周期）=执行程序总时间/总指令条数 - 程序的局部性原理：程序执行时访问的存储器地址分布不是随机的而是相对的簇聚。
- 时间局部性
- 空间局部性
系统设计的主要方法
1. 由上往下
2. 由下往上
3. 从中间开始：解决前两种软硬件设计分离和脱节问题
计算机系统性能评测
执行时间和吞吐率
执行时间
CPU时间：不包含I/O等待和运行其他程序时间
- 用户程序CPU时间
- 系统CPU时间
基准测试程序：用于比较性能的测试程序（编译器等等）
计算机系统结构的发展
冯诺依曼结构及其改进
冯诺依曼结构的组成：输入设备，输出设备，运算器，存储器，控制器
冯诺依曼结构特点：
- 运算器为中心
- 指令和数据都在存储器中同等对待
- 存储器按地址访问
- 指令执行按顺序的
- 指令由操作码和地址码组成
- 指令和数据都以二进制表示使用二进制运算
对冯诺依曼的改进
输入输出改进降低CPU负担，使用 程序控制，DMA，I/O处理机采用并行处理技术存储器改进：相联存储器，通用寄存器组，Cache指令系统发展：复杂指令集，精简指令集（目前常用）
软件对系统结构的影响
实现可移植性的方法：
- 统一高级语言

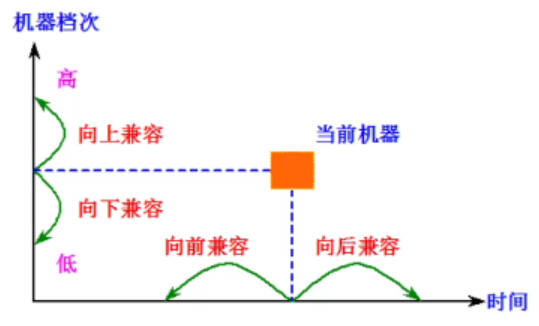

- 系列机，比如Intel酷睿系列，系统结构相同。因此分为向上，向下，向前和向后兼容，重点是向后兼容
- 模拟和仿真

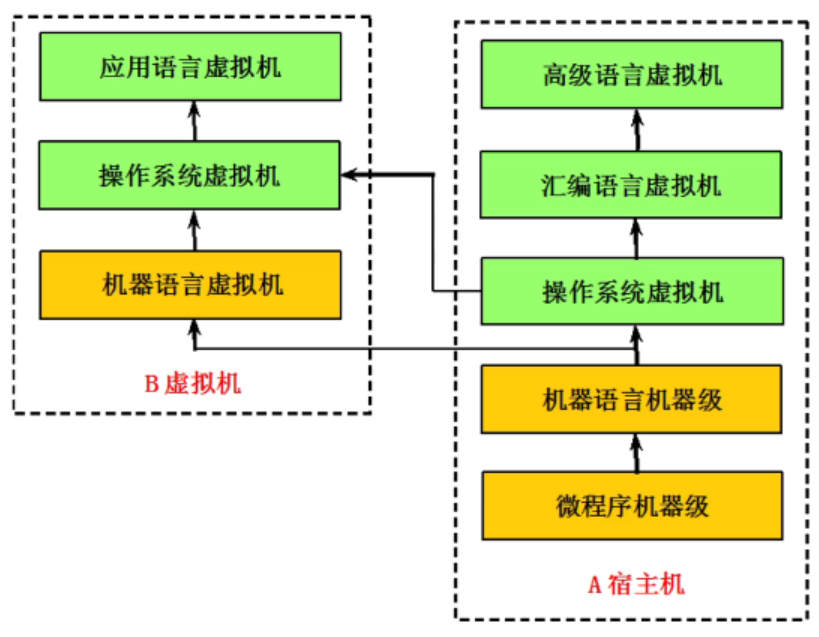

模拟：虚拟机（通常用解释的方法实现）
仿真：使用主机的微程序解释目标机的微程序，速度快很多但是需要系统结构差别不大的计算机。
器件发展对系统结构的影响：
1. 摩尔定律
2. 计算机分代主要以器件作为划分标准
应用发展对系统结构的影响：
应用需求是促使计算机系统结构发展的最根本的动力
计算机系统结构中并行性的发展
并行性：
同时性：同一个时刻
并发性：同一个时间间隔
提高并行性的方法
- 时间重叠：流水线技术
- 资源重复：空间取胜，比如磁盘整列
- 资源共享：软件方法，比如操作系统时间片
单机系统并行性的发展
重点是时间重叠，指令流水线技术。
在单处理机中资源共享是模拟多处理机的功能，例如分时系统。
多机系统并行性的发展
耦合性：描述各机之间物理连接紧密程度和交互作用力的强弱。
| 紧密耦合系统 | 松散耦合系统 |
|---|---|
| 总线互联共享主存 | 通信互联共享文件 |
功能专用化（时间重叠）
机间互联：容错系统
